Dalam dunia industri modern, banyak kerusakan material terjadi pada skala mikro yang tidak dapat dilihat dengan mata biasa. Retakan kecil, korosi mikro, kontaminasi unsur, hingga perubahan struktur permukaan sering menjadi penyebab utama kegagalan suatu komponen.
Untuk memahami kondisi material secara mendalam, dibutuhkan metode analisis dengan tingkat pembesaran dan akurasi yang sangat tinggi. Salah satu teknologi paling penting dalam investigasi material adalah SEM-EDS Analysis.
Metode ini digunakan secara luas dalam bidang metalurgi, failure analysis, quality control, penelitian material, hingga inspeksi industri karena mampu menganalisis struktur permukaan sekaligus komposisi unsur dalam satu pengujian.
Apa Itu SEM-EDS Analysis
SEM-EDS Analysis adalah kombinasi dari dua metode analisis, yaitu:
- SEM (Scanning Electron Microscope)
- EDS (Energy Dispersive Spectroscopy)
SEM digunakan untuk menghasilkan gambar permukaan material dengan pembesaran sangat tinggi, sedangkan EDS digunakan untuk menganalisis unsur kimia yang terdapat pada area tertentu dari material tersebut.
Kombinasi keduanya memungkinkan engineer melihat detail mikro sekaligus mengetahui kandungan unsur pada area yang dianalisis.
Apa Itu SEM (Scanning Electron Microscope)
Scanning Electron Microscope adalah alat mikroskop elektron yang menggunakan berkas elektron untuk memindai permukaan material.
Berbeda dengan mikroskop optik biasa, SEM mampu menghasilkan pembesaran hingga ribuan bahkan ratusan ribu kali dengan resolusi sangat tinggi. Hasil gambar SEM memberikan informasi detail mengenai:
- Struktur permukaan material
- Retakan mikro
- Korosi
- Porositas
- Bentuk partikel
- Struktur fracture surface
Karena kemampuannya yang sangat detail, SEM menjadi alat penting dalam investigasi kegagalan material.
Apa Itu EDS (Energy Dispersive Spectroscopy)
EDS adalah sistem analisis unsur yang biasanya terintegrasi dengan SEM. Saat elektron dari SEM mengenai permukaan material, atom atom dalam material akan memancarkan sinyal sinar X dengan energi tertentu. Setiap unsur memiliki karakteristik energi yang berbeda.
EDS mendeteksi energi tersebut untuk menentukan unsur kimia yang terdapat pada area yang dianalisis.
Hasil analisis biasanya berupa:
- Jenis unsur kimia
- Persentase unsur
- Mapping distribusi unsur
Dengan metode ini, engineer dapat mengetahui komposisi material secara lokal pada area tertentu.
Mengapa SEM-EDS Analysis Sangat Penting
Banyak kegagalan material tidak dapat dianalisis hanya dengan inspeksi visual atau pengujian biasa. SEM-EDS memungkinkan analisis yang jauh lebih mendalam sehingga akar penyebab kerusakan dapat ditemukan dengan lebih akurat.
Melalui SEM-EDS Analysis, perusahaan dapat:
- Mengidentifikasi penyebab retakan mikro
- Menganalisis korosi dan deposit
- Mengetahui kontaminasi unsur
- Mengevaluasi kualitas welding
- Memeriksa struktur fracture surface
- Mendukung failure analysis
- Melakukan penelitian dan pengembangan material
Teknologi ini sangat penting untuk industri dengan standar kualitas tinggi.

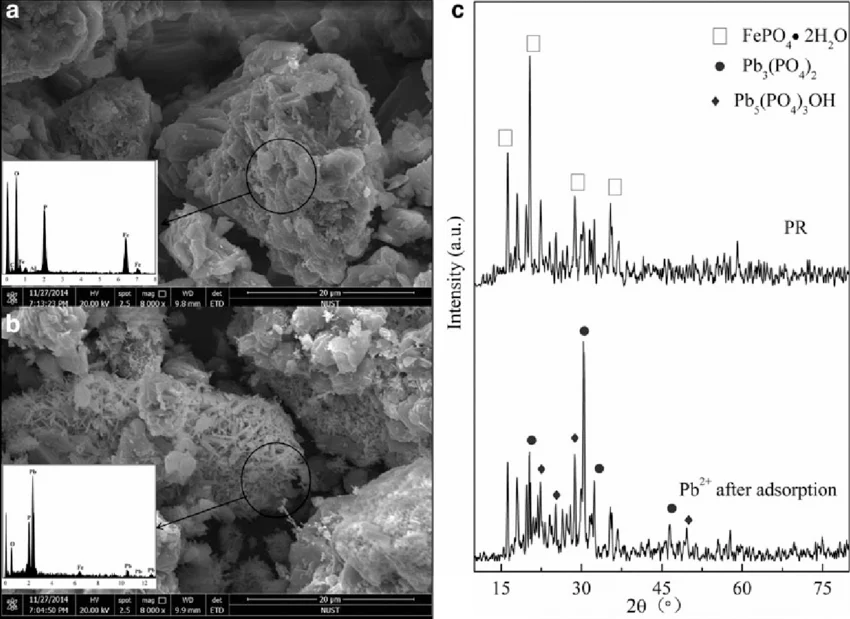

Cara Kerja SEM-EDS Analysis
Pada proses SEM, sampel ditempatkan dalam ruang vakum. Berkas elektron kemudian dipancarkan ke permukaan material.
Interaksi elektron dengan material menghasilkan berbagai sinyal yang digunakan untuk membentuk gambar permukaan dengan resolusi tinggi.
Pada saat yang sama, sistem EDS mendeteksi sinar X yang dipancarkan material untuk mengidentifikasi unsur unsur kimianya.
Hasil akhirnya adalah kombinasi antara gambar mikrostruktur dan data komposisi unsur yang sangat detail.
Jenis Informasi yang Dihasilkan SEM-EDS
SEM-EDS dapat menghasilkan berbagai jenis informasi penting mengenai material.
Analisis Permukaan Material
SEM memberikan visualisasi detail permukaan material, termasuk retakan mikro, korosi, deformasi, dan porositas.
Analisis Fracture Surface
Dalam failure analysis, SEM digunakan untuk melihat pola patahan material. Dari pola fracture surface, engineer dapat menentukan apakah kegagalan disebabkan oleh fatigue, brittle fracture, overload, atau korosi.
Analisis Unsur Kimia Lokal
EDS memungkinkan analisis unsur pada area tertentu dengan ukuran sangat kecil. Hal ini sangat berguna untuk mendeteksi kontaminasi atau segregasi unsur.
Element Mapping
EDS juga dapat menghasilkan peta distribusi unsur dalam material. Metode ini membantu melihat penyebaran unsur tertentu pada area analisis.
Aplikasi SEM-EDS dalam Industri
SEM-EDS Analysis memiliki aplikasi yang sangat luas di berbagai sektor industri.
Failure Analysis
SEM-EDS sering digunakan untuk mencari akar penyebab kegagalan material seperti retak, korosi, atau patah. Metode ini membantu engineer memahami mekanisme kegagalan secara detail.
Baca Juga: Failure Analysis Services: Solusi Menemukan Akar Penyebab Kegagalan Material
Welding Inspection
Dalam pengelasan, SEM-EDS digunakan untuk menganalisis weld metal dan heat affected zone.
Pengujian ini membantu mengevaluasi kualitas sambungan las dan mendeteksi cacat mikro.
Corrosion Analysis
SEM-EDS dapat mengidentifikasi produk korosi dan unsur penyebab korosi pada material.
Hal ini sangat penting dalam industri oil and gas dan petrokimia.
Quality Control Material
Analisis dilakukan untuk memastikan struktur dan komposisi material sesuai spesifikasi.
Research and Development
Dalam penelitian material baru, SEM-EDS digunakan untuk memahami hubungan antara struktur mikro dan sifat material.
SEM-EDS dalam Investigasi Korosi
Korosi sering kali melibatkan reaksi kimia kompleks yang sulit dianalisis secara visual.
Dengan SEM-EDS, engineer dapat melihat detail permukaan korosi sekaligus mengetahui unsur yang terlibat dalam proses tersebut.
Contohnya, keberadaan sulfur atau chlorine pada area korosi dapat menunjukkan mekanisme kerusakan tertentu. Informasi ini sangat penting untuk menentukan metode pencegahan yang tepat.
Peran SEM-EDS dalam Failure Analysis
Dalam failure analysis, SEM-EDS menjadi salah satu metode paling penting karena mampu memberikan bukti mikro mengenai penyebab kegagalan.
Misalnya, pada kasus retakan fatigue, SEM dapat menunjukkan pola beach mark yang khas. EDS kemudian dapat digunakan untuk mendeteksi adanya kontaminasi unsur yang mempercepat kerusakan.
Kombinasi ini memberikan analisis yang jauh lebih akurat dibandingkan metode konvensional.
Kelebihan SEM-EDS Analysis
SEM-EDS memiliki banyak keunggulan dibandingkan metode analisis lainnya.
- Resolusi sangat tinggi
- Mampu menganalisis area mikro
- Analisis unsur secara lokal
- Dapat digunakan untuk berbagai jenis material
- Mendukung investigasi failure analysis secara mendalam
Karena itu, teknologi ini menjadi standar penting dalam laboratorium metalurgi modern.
Keterbatasan SEM-EDS Analysis
Meskipun sangat canggih, SEM-EDS juga memiliki beberapa keterbatasan.
Sampel biasanya harus memiliki ukuran tertentu agar dapat dimasukkan ke ruang SEM. Selain itu, analisis membutuhkan kondisi vakum dan operator yang berpengalaman.
EDS juga memiliki keterbatasan dalam mendeteksi unsur dengan konsentrasi sangat rendah.
Karena itu, interpretasi hasil harus dilakukan oleh tenaga ahli yang memahami metalurgi dan analisis material.
PT Bainita Heat Industry dan Layanan SEM-EDS Analysis
Sebagai perusahaan yang bergerak di bidang heat treatment dan analisis material, PT Bainita Heat Industry menyediakan layanan SEM-EDS Analysis untuk mendukung berbagai kebutuhan industri.
Layanan ini digunakan untuk:
- Failure analysis
- Corrosion investigation
- Welding analysis
- Material characterization
- Root cause analysis
- Quality control material
Dengan dukungan tenaga ahli dan metode analisis modern, PT Bainita Heat Industry membantu perusahaan mendapatkan investigasi material yang lebih akurat dan mendalam.
Selain SEM-EDS Analysis, tersedia juga layanan Chemical Composition Analysis, Hardness Test, PMI, Fitness for Service, Remaining Life Assessment, serta Metallurgy Consulting Services.
Kesimpulan
SEM-EDS Analysis merupakan teknologi analisis material yang sangat penting dalam dunia industri modern. Dengan kemampuan melihat struktur mikro sekaligus menganalisis unsur kimia secara detail, metode ini membantu engineer memahami kondisi material secara menyeluruh.
Mulai dari failure analysis, korosi, welding inspection, hingga quality control, SEM-EDS memberikan informasi yang sangat penting untuk menjaga kualitas dan keamanan peralatan industri.
